外徑千分尺的讀數原理及方法

1．外徑千分尺的讀數原理

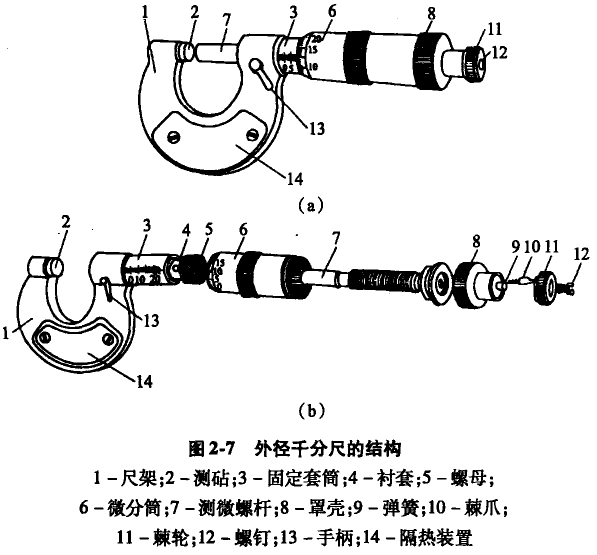

外徑干分尺是利用螺旋傳動原理，將角位移變成直線位移來進行長度測量的。由外徑千分尺結構可知，微分筒6與測微螺桿7連成一體，且上面刻有50條等分刻線。當微分筒6旋轉一圈時，由于測微螺桿7的螺距一般為0.5mm，因此它就軸向移動0.5mm，當微分筒旋轉一格時，測微螺桿軸向移動距離為0.5mm÷50＝O．01mm。這就是千分尺的讀數裝置所以能讀出0.01mm的原理，而0.01mm就是外徑千分尺的讀數值。如下圖：

2.外徑千分尺的讀數方法

外徑干分尺的讀數部分是由固定套筒和微分筒組成，固定套筒上的縱刻線是微分筒讀數值的基準線，而微分筒錐面的端面是固定套筒讀數值的指示線。

固定套筒縱刻線的兩側各有一排均勻刻線，刻線的間距都是lmm且相互錯開0.5mm，標出數字的一側表示1mm數，未標數字的一側即為0.5mm。

用外徑千分尺進行測量時，其讀數步驟為以下三步。

(1)讀整數：微分筒端面是讀整數值的基準。讀整數時，看微分筒端面左邊固定套筒上露出的刻線的數值，該數值就是整數值。

(2)讀小數：固定套筒上的基線是讀小數的基準。讀小數時，看微分筒上是哪一根刻線與基線重合。如果固定套筒上的0.5mm刻線沒露出來，那么微分簡上與基線重合的那根線的數目即是所求的小數。如果0.5mm刻線已露出來，那么從微分筒上讀得的數還要加上0.5mm后，才是小數。

當微分筒上沒有任何一根刻線與基線恰好重合時，應該進行估談到小數點第三位數。

(3)整個讀數：將上面兩次讀數值相加，就是被測件的整個讀數值。

圖2-8為外徑千分尺的讀數方法實例
