最新的EROWA MTS單卡盤基礎板是除了久經考驗的MTS多卡盤基礎板以外的又一個工件、虎鉗和夾具托板化的夾持系統。MTS單卡盤基礎板給工件和機床間提供了精密且功能強大的靈活接口。
為您的生產提供托板化的系統
MTS單卡盤基礎板安裝快速、容易。它有2個?12H7，間距為150mm的校正孔。安裝孔型適用于具有50mm間距孔格的工作臺。另一種安裝孔型適用于具有63mm和100mm間距的T型槽工作臺。
由于安裝中無需壓板，基礎板可以快速并靈活地重新組合排列于最常用的機床工作臺面上。
對于單個托板化，可使用"MTS單卡盤基礎板"，可在X軸和Y軸向上提供精準定位。對于多托板化，我們建議使用"MTS多卡盤基礎板"。
?
MTS單卡盤基礎板技術參數
描述 | 值 |
重復定位精度 | < 0.005 mm |
轉位，托板 | 4 x 90°（MTS單卡盤基礎板） |
操作 | 氣動 |
夾緊 | 彈簧力 |
打開氣壓 | 最小7 bar |
壓力監控 | 氣動 |
每個MTS單卡盤基礎板夾緊力 | 12'000 N |

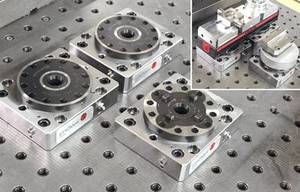

MTS單卡盤基礎板 – 應用舉例
單個EROWA P-級托板或MTS多托板能精密地和剛性地夾持在MTS單卡盤基礎板上。
MTS多卡盤基礎板，至少2個配對使用，形成MTS多卡盤基礎托板。
固定于帶孔格的工作臺面上的模塊化定位系統。幾分鐘之內就能準備完畢。非常適用于R50、M12格柵的工作臺面。
快速固定于T型槽工作臺面。安裝孔適用T型槽間距63和100mm的工作臺面。
最適用優化利用夾持方箱體。快速、堅固地安裝，可變的解決方案。R50、M12格柵。
最適用優化利用夾持方箱體。快速、堅固地安裝，可變的解決方案。R50、M12格柵。
