Blum 激光測量系統是CNC加工中心上刀具測量與破損監控的尖端解決方案。在超過二十年的時間里，Blum LaserControl 一直代表著穩定的加工品質和最短的停機設定時間。憑借完善的防護措施、堅固的機械設定、高品質的激光光線以及內置的智能電子系統，Blum LaserControl 的可靠性和精度得到了廣泛認可。
一、BLUM激光對刀儀有哪些功能

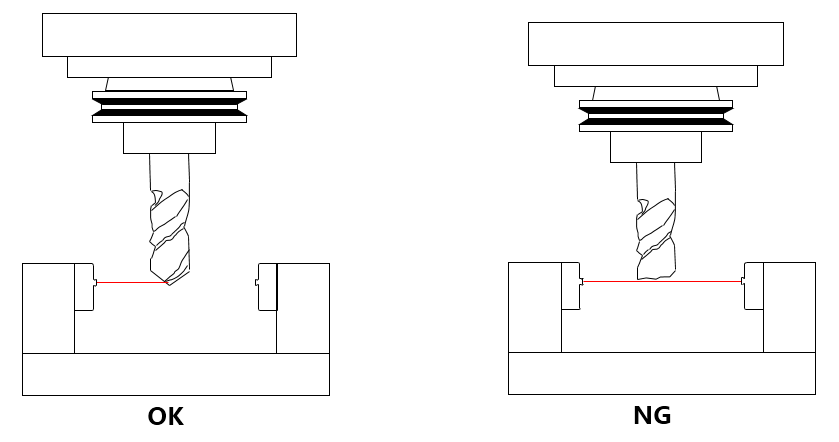

1、刀具斷損監控
1.1、對整個刀庫進行軸向破損監控；1.2、內置電子系統可在主軸全速下檢測每個切削刃；
1.3、可靠地監控金剛石刀具和CBN刀具；
1.4、即使存在大量的冷卻液亦可進行可靠的刀具破損監控。
（刀具斷損監控）
2、刀具長度監控
2.1、快速、準確且自動地測量最小刀具；
2.2、在實際裝夾條件及正常加工轉速下測量刀具；
2.3、即時測出并修正主軸誤差及刀具裝夾誤差；
2.4、刀具測量嵌入加工過程，實現更高生產效率。
（刀具長度監控）

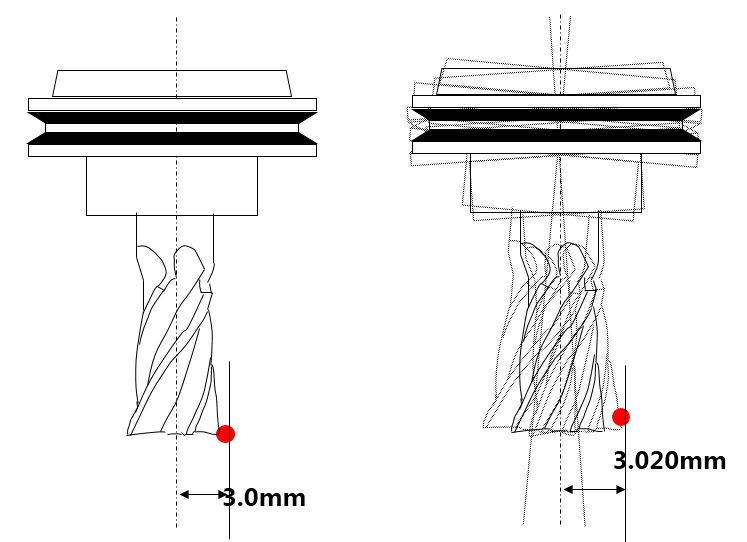

3、半徑設定、偏擺監控
3.1、主軸旋轉時進行半徑測量，測量值包含了主軸偏擺。鐳射系統在產生次品前對偏擺進行檢查。
（半徑設定、偏擺監控）

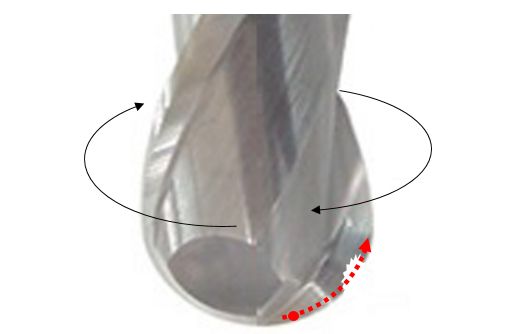

4、單一切刃監控
4.1、不使主軸停轉即可進行刀具破損和刀具磨損的檢查；
4.2、使用通常的接觸式測量系統不能實現此功能；
4.3、比肉眼檢查更快速準確。
（單一切刃監控）
5、刀具磨損和形狀監控
5.1、自動監控刀具磨損；
5.2、以非接觸的方式快速精確地掃描多種刀具；
5.3、機內在線監控刀具幾何尺寸。

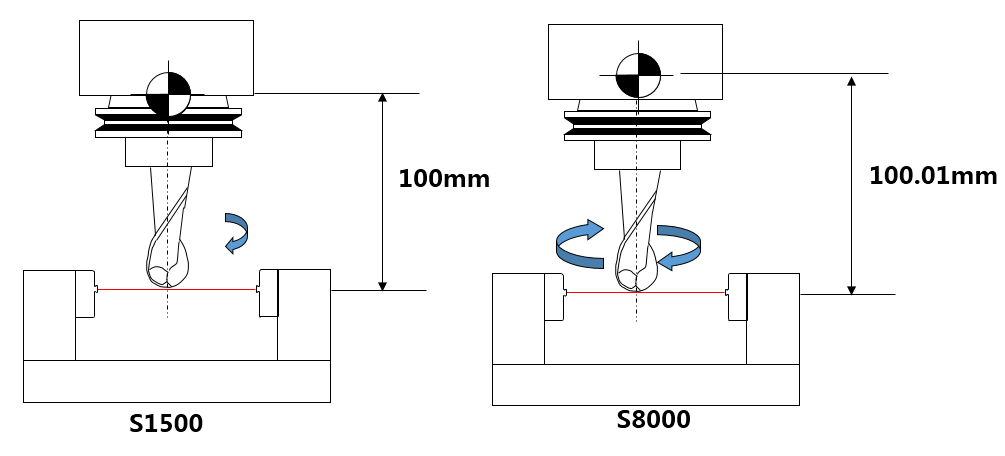

6、溫度補償
6.1、主軸旋轉時進行測量，可以檢測主軸的溫度漂移；
6.2、補償高速旋轉下的主軸拉伸；
6.3、動態測量方式可實現更高測量精度，降低高速銑削時的刀具磨損；
6.4、HSC機床的完美解決方案。
二、檢查夾在主軸和刀柄間的切屑

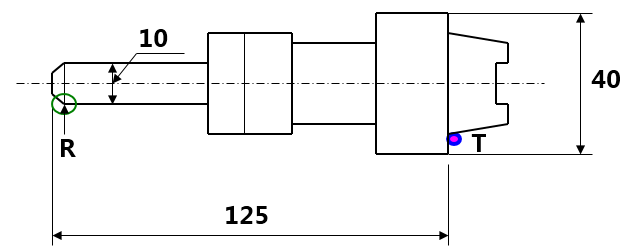

例：夾在HSK40刀柄和主軸間切屑的影響。
| T位置切屑尺寸 (mm) | R位置的偏擺 (mm) | 可測？ |
| 0.0003 | 0.002 | 不可測（太小） |
| 0.0006 | 0.004 | 可測 |
| 0.001 | 0.006 | 可測 |
| 0.005 | 0.03 | 可測 |
| 0.01 | 0.06 | 可測 |
三、污染防護系統
- IP68防護等級；
- 數控機床內的激光測量系統必須能穩定可靠地工作；
- 針對機床內的惡劣工作環境，所有Blum激光刀具測量系統都擁有完美的防護設計；
- 切削加工時，光學部件由機械快門密封，與惡劣環境相隔絕；
- 快門由氣動操作，確保10%可靠性。
?
- 快門開啟時，瞬間的氣流可清潔快門出口，排出堆積在出口處的污染物和切屑。- 快門僅在短暫的測量過程中開啟，此時內部的正壓氣體可為光學部件提供額外的保護 。
四、能帶來什么好處
1、提高產量和質量；
2、避免刀具破損導致的后續損失；
3、縮短停機設定時間；
4、實現無人化操作；
5、減低廢品率。
2、避免刀具破損導致的后續損失；
3、縮短停機設定時間；
4、實現無人化操作；
5、減低廢品率。
五、適用機床品牌
日本牧野Makino、日本森精機mori seiki、日本馬扎克Mazak、日本兄弟Brother、日本安田Yasda、德國德瑪吉DMG、瑞士米克朗Mikron、瑞士阿奇夏米爾GF、美國哈斯Haas、美國哈挺Harding、韓國斗山Doosan、臺灣協鴻Hartford、臺灣高峰KAFO、臺灣永進YCM、臺灣亞威AWEA、臺灣LITZ等。
六、適用控制系統
發那科Fanuc、西門子Siemens、三菱Mitsubishi、海德漢Heidenhain等。
七、客戶使用案例
（客戶安裝案例）
