蔡司三坐標的飛行掃描模式特點應用

蔡司三坐標測量機上面都是配備固定式掃描探頭的，比如有VAST XT GOLD或者VAST GOLD，然而除了具有這樣強大的自定心功能外，它還有一個神奇的功能，那就是今天小編要為大家解讀的“飛行掃描”。


飛行掃描模式特點

首先飛行掃描是需要在固定式掃描探頭上來實現的，對于一般我們熟知的VAST XXT被動掃描探頭和VAST XDT或其他觸發式探頭是無法實現飛行掃描的。

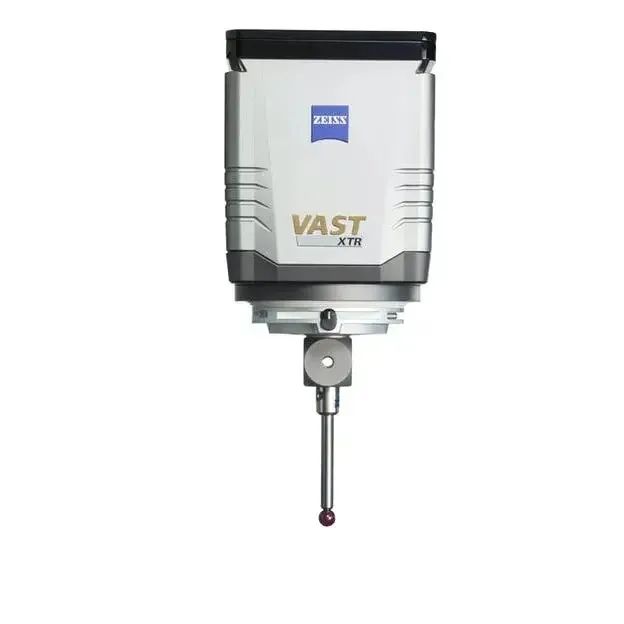

掃描式接觸式探頭 VAST XTR gold

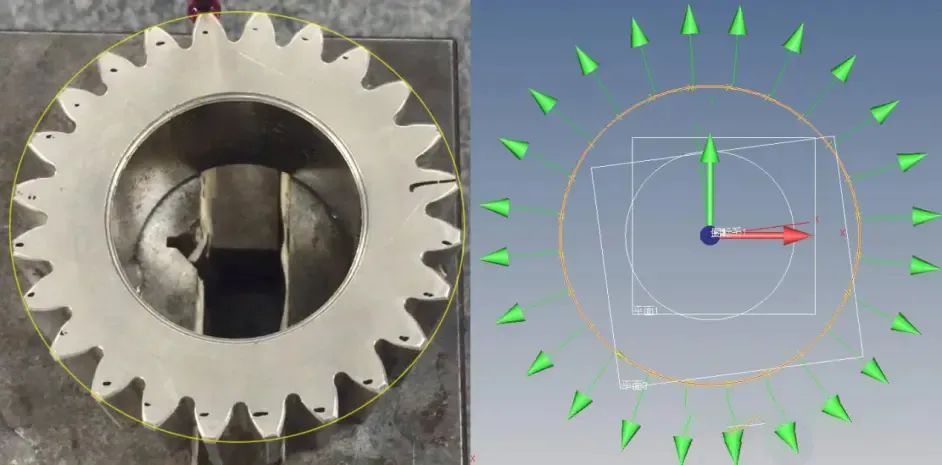

對于不完整元素(圓或者平面等元素)，比如外齒輪的外徑，內齒輪的內徑，帶孔的平面，不完整的圓孔等，進行測量前，首先需要進行策略的定義編輯。可以使用打點或者掃描的方法。舉例來說，一個外齒輪的外圓，可以選擇打點或者分段掃描的方式

1. 策略：打點。每個齒頂或者部分齒頂測量點

 2. 策略：掃描。圓的策略需要分多段圓路徑，每一段圓路徑的測量范圍接近于齒頂?shù)姆秶?/p>

當元素分段越多或者分段之間沒有一定的規律性，那么就會比較繁瑣。這個時候下，條件允許同時希望掃描，那么可以考慮飛行掃描的方法。
