日本BIG面銑刀柄A型BBT/BT
品牌：BIG(大昭和)
型號：BBT30-FMA22.225-45
￥待詢價（提交訂單10分鐘內獲取專屬報價單）
修正機床主軸由于長年使用而不斷下降的跳動精度。
?
?
?

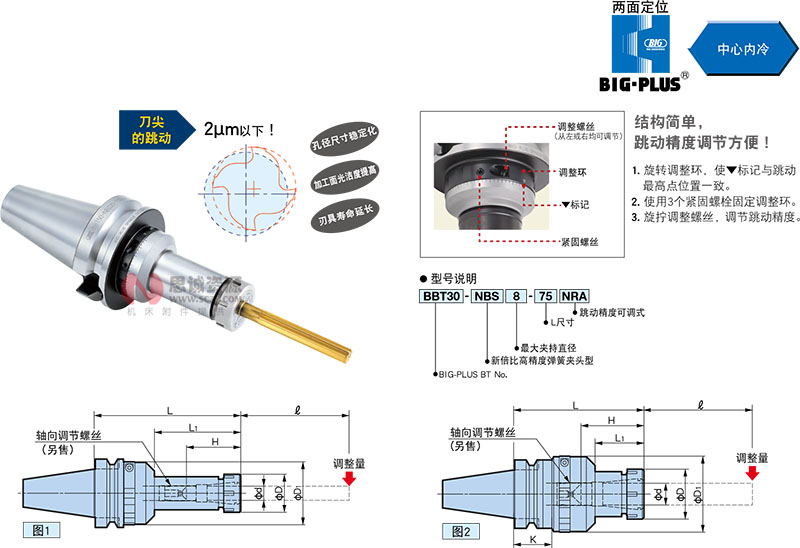

| 型號 | 圖 | φd | φD | φD1 | L | L1 | K | H | 對應 夾套 | 調整量 | 質量 (kg) | |
| ?=50mm | ?=100mm | |||||||||||
| BBT30-NBS8-75NRA | 1 | 0.5 ～ 8 | 25 | 45 | 75 | 28 | 一 | 23 ～ 42 | NBC 8- □ | 20μm | 31μm | 0.7 |
| BBT30-NBS13-110NRA | 2 | 2.5 ～ 13 | 35 | 58 | 110 | 34 | 35 | 41 ～ 60 | NBC13- □ | 18μm | 27μm | 1.4 |
| BBT40-NBS8-90NRA | 1 | 0.5 ～ 8 | 25 | 45 | 90 | 37 | 一 | 23 ～ 42 | NBC 8- □ | 22μm | 33μm | 1.3 |
| BBT40-NBS13-90NRA | 1 | 2.5 ～ 13 | 35 | 58 | 90 | 34 | 一 | 41 ～ 60 | NBC13- □ | 18μm | 27μm | 1.6 |
| BBT40-NBS13-135NRA | 135 | 79 | 25μm | 34μm | 1.9 | |||||||
| BBT40-NBS20-120NRA | 2 | 2.5 ～ 20 | 46 | 70 | 120 | 45 | 35 | 48 ～ 65 | NBC20- □ | 17μm | 25μm | 2.5 |
| BBT40-NBS20-150NRA | 150 | 65 | 45 | 21μm | 29μm | 2.7 | ||||||
| BBT50-NBS13-105NRA | 1 | 2.5 ～ 13 | 35 | 58 | 105 | 38 | 一 | 41 ～ 60 | NBC13- □ | 19μm | 28μm | 4.2 |
| BBT50-NBS13-135NRA | 135 | 68 | 24μm | 33μm | 4.4 | |||||||
| BBT50-NBS13-165NRA | 165 | 98 | 30μm | 39μm | 4.5 | |||||||
| BBT50-NBS20-120NRA | 1 | 2.5 ～ 20 | 46 | 70 | 120 | 48 | 一 | 48 ～ 65 | NBC20- □ | 17μm | 25μm | 4.7 |
| BBT50-NBS20-150NRA | 150 | 78 | 22μm | 30μm | 5.0 | |||||||

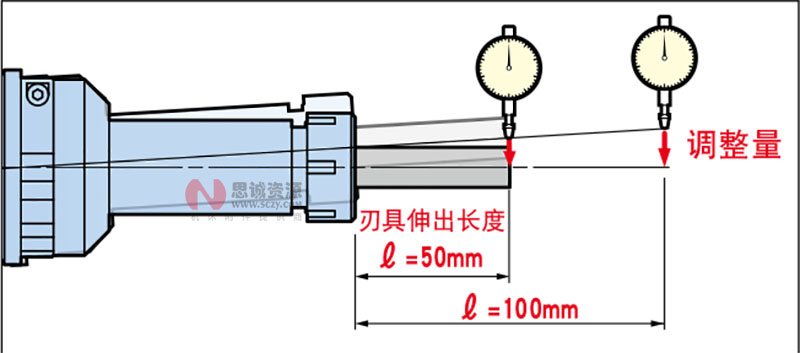

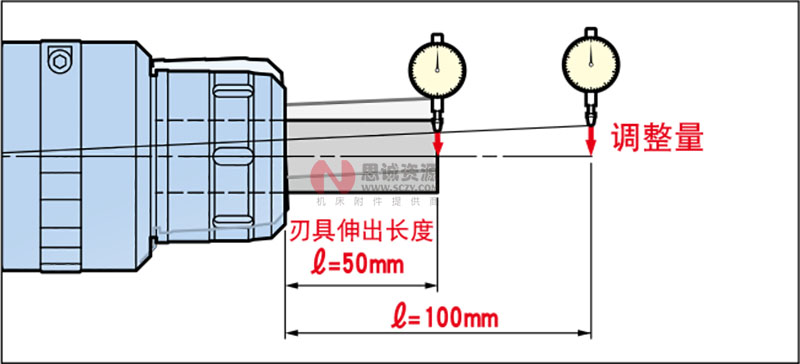

跳動調整量
調整量因刀柄的長度、刃具的伸出長度而異。請參考各尺寸表內關于刃具伸出長度為50mm、100mm時的最大調整量。最大調整量是指調整螺絲在容許扭矩下鎖緊時的值。

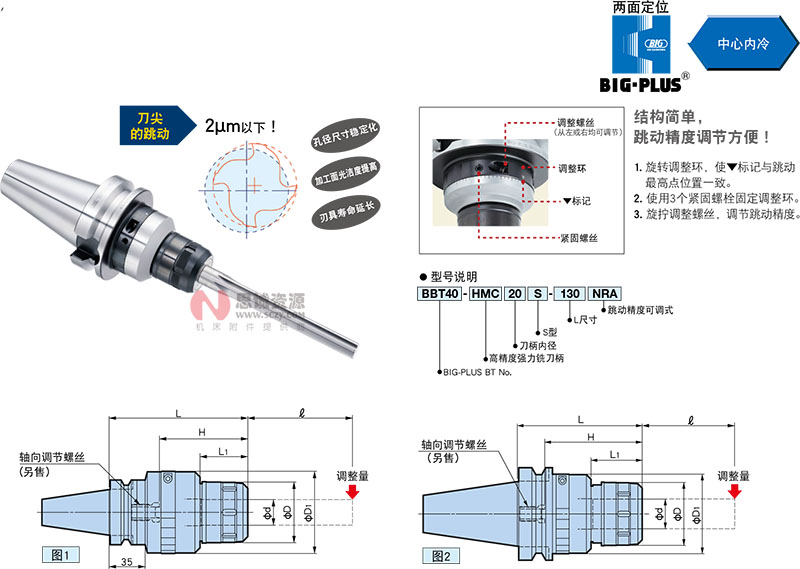

| 型號 | 圖 | φd | φD | φD1 | L | L1 | H | H max. | 最小刃具 夾持長 | 調整量 | 對應扳手 | 質量 (kg) | |
| ?=50mm | ?=100mm | ||||||||||||
| BBT40-HMC20S-130NRA | 1 | 20 | 50 | 72 | 130 | 46 | 69 ～ 79 | 85 | 45 | 23μm | 33μm | FK45-50L | 2.9 |
| BBT40-HMC25S-135NRA | 25 | 59 | 80 | 135 | 46 | 75 ～ 85 | 90 | 45 | 21μm | 30μm | FK58-62L | 3.5 | |
| BBT40-HMC32S-145NRA | 32 | 68 | 86 | 145 | 55 | 85 ～ 95 | 105 | 55 | 20μm | 28μm | FK68-75L | 3.8 | |
| BBT50-HMC20S-125NRA | 2 | 20 | 50 | 72 | 125 | 46 | 69 ～ 79 | 85 | 45 | 23μm | 33μm | FK45-50L | 5.2 |
| BBT50-HMC25S-125NRA | 25 | 59 | 80 | 125 | 46 | 75 ～ 85 | 90 | 45 | 21μm | 30μm | FK58-62L | 5.6 | |
| BBT50-HMC32S-135NRA | 32 | 68 | 86 | 135 | 55 | 85 ～ 95 | 105 | 55 | 20μm | 28μm | FK68-75L | 6.0 | |
思誠資源為您提供：日本BIG精度可調式RA刀柄BBT/BT的采購報價、BIG(大昭和)BBT30-NBS8-75NRA型號參數、規格圖片、PDF畫冊等資料，如您想了解更多關于BIG(大昭和)正品品牌的其他筒夾刀柄資料與產品貨期庫存、行情價格，就在思誠資源MRO商城。
備注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本公司不能確?？蛻羰盏降呢浳锱c思誠資源網站提供的產品圖片、產地、附件說明等完全一致。若本網站沒有及時更新，敬請諒解！
