日本BIG面銑刀柄A型HSK
品牌：BIG(大昭和)
型號：HSK-A40-FMA25.4-50
￥待詢價（提交訂單10分鐘內獲取專屬報價單）
可進行最小底孔直徑Φ30以上的內徑橫孔加工。（CA6SGM的最小底孔徑為Φ40~）
防干涉的小型頭部。
頭部設在主軸中心，編程簡單。

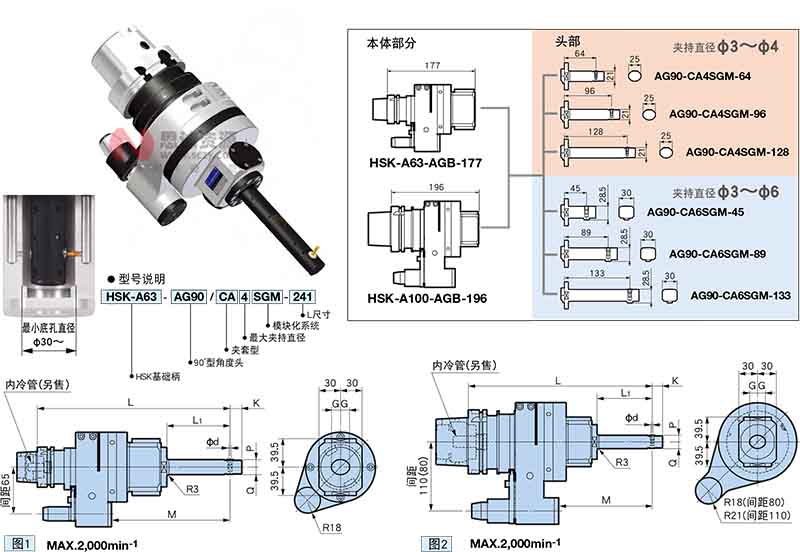

| 型號 | 本體 型號 | 鏜頭型號 | 圖 | φd | G | K | L | L1 | M | P | Q | 旋轉比率 主軸 ：角度軸 | 質量（kg） | ||
| 間距 65 | 間距 80 | 間距 110 | |||||||||||||
| HSK-A63-AG90-CA4SGM-241 | HSK-A63- AGB- 177 | AG90-CA4SGM- 64 | 3～4 | 12.5 | 16.5 | 241 | 56 | 133 | 10.5 | 10.5 | 1:1.06 ( 增速） | 5.5 | |||
| HSK-A63-AG90-CA4SGM-273 | - 96 | 273 | 88 | 165 | 5.6 | ||||||||||
| HSK-A63-AG90-CA4SGM-305 | -128 | 305 | 120 | 197 | 5.7 | ||||||||||
| HSK-A63-AG90-CA6SGM-222 | AG90-CA6SGM- 45 | 3～6 | 15 | 20 | 222 | 37 | 114 | 12.5 | 16 | 1:0.77 （減速） | 5.6 | ||||
| HSK-A63-AG90-CA6SGM-266 | - 89 | 266 | 81 | 158 | 5.8 | ||||||||||
| HSK-A63-AG90-CA6SGM-310 | -133 | 310 | 125 | 202 | 6.0 | ||||||||||
| HSK-A100-AG90-CA4SGM-260□ | HSK-A100- AGB- 196□ | AG90-CA4SGM- 64 | 3～4 | 12.5 | 16.5 | 260 | 56 | 117 | 10.5 | 10.5 | 1:1.06 ( 增速） | 一 | 11.7 | 11.1 | |
| HSK-A100-AG90-CA4SGM-292□ | - 96 | 292 | 88 | 149 | 11.8 | 11.2 | |||||||||
| HSK-A100-AG90-CA4SGM-324□ | -128 | 324 | 120 | 181 | 11.9 | 11.3 | |||||||||
| HSK-A100-AG90-CA6SGM-241□ | AG90-CA6SGM- 45 | 3～6 | 15 | 20 | 241 | 37 | 98 | 12.5 | 16 | 1:0.77 （減速） | 一 | 11.8 | 11.2 | ||
| HSK-A100-AG90-CA6SGM-285□ | - 89 | 285 | 81 | 142 | 12.0 | 11.4 | |||||||||
| HSK-A100-AG90-CA6SGM-329□ | -133 | 329 | 125 | 186 | 12.2 | 11.6 | |||||||||
1. 相對于機床主軸，刃具的旋轉方向為正轉。
2. 間距80的型號末尾加S。
3. 可任意設定定位栓與傳動鍵的角度以及刀尖方向。
4. 安裝至機床上時需使用定位塊。定位塊請另行訂購。
5. 根據不同的機床、機種有可能出現不能自動換刀的情況。
?
?
7. 無法通過定位栓供給冷卻液。
8. 不附帶內冷管。（無法使用中心內冷。）
?
