日本BIG CK鏜刀系統（小徑鏜系列） EWN2-22
品牌：BIG(大昭和)
型號：EWN2-22
￥待詢價（提交訂單10分鐘內獲取專屬報價單）
抑制內徑車削加工時的振動

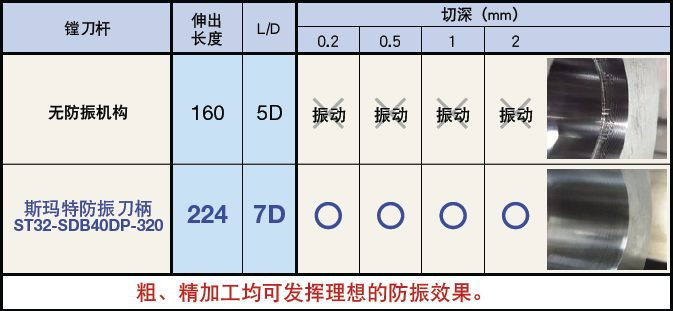

加工案例
切削速度：200m/min
進給：0.2mm/rev
刀片：TPMM160404
工件材料：S55C

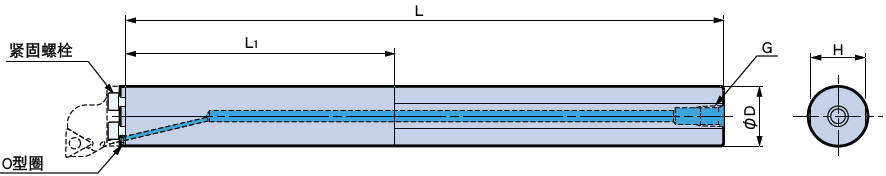

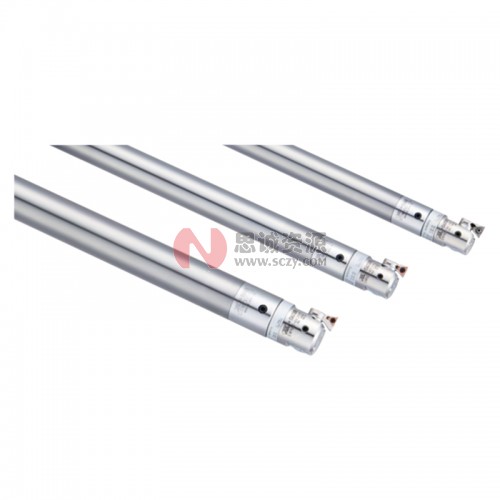

本體
| 型 號 | 對應 刀片座 | φD | L | L1 | H | G | 對應緊固 螺栓（備用）1個 | 對應O型圈 組合（備用）2個 | 質量 （kg） |
| ST32-SDB40DP-320 | B32-... | 32 | 320 | 144 | 30 | PT1/4 | C0510(M5×10L) | SDB20 OR | 2.3 |
| ST40-SDB50DP-410 | B40-... | 40 | 410 | 170 | 37 | PT3/8 | C0610(M6×10L) | 4.5 |
2. 不附帶刀片座，請另行訂購。
3. 不附帶機夾式刀片，請另行訂購。
4. 所有產品均帶內冷孔。
5. 內置防振機構的L1尺寸部位請勿夾持。

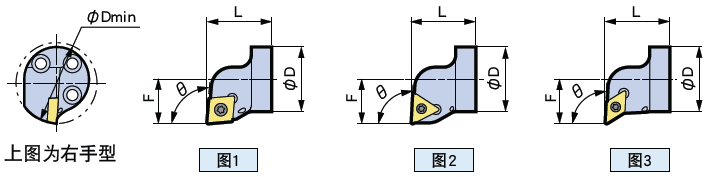

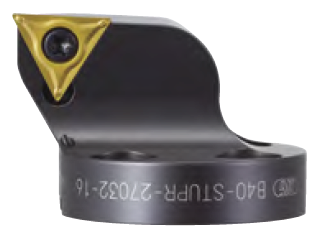

刀片座
| 型 號 | 圖 | 對應刀片 （ISO） | 左右手 | φDmin | φD | F | L | θ | 對應刀片緊固 螺絲組合 | 質量 （kg） |
| B32-SCLCR-22032-12 | 1 | CC1204 | 右手型 | 40 | 32 | 22 | 32 | 95° | S5S-20IP | 0.1 |
| B32-STUPR-22032-16 | 2 | TP1604 | 93° | S4S-15IP | ||||||
| B32-SDUCR-22032-11 | 3 | DC11T3 | ||||||||
| B40-SCLCR-27032-12 | 1 | CC1204 | 右手型 | 50 | 40 | 27 | 32 | 95° | S5S-20IP | 0.2 |
| B40-STUPR-27032-16 | 2 | TP1604 | 93° | S4S-15IP | ||||||
| B40-SDUCR-27032-11 | 3 | DC11T3 |
1. 不附帶機夾式刀片，請另行訂購。適用標準ISO刀片。
2. 刀片緊固螺絲組合（另售）含1把扳手和10個螺絲。
3. 左手型產品為接單生產品。如有需求請與我們聯系。
