自營日本BIG C型倒角刀

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: BIG(大昭和)

產品分類: 倒角刀

型號: ST32-C1652C-30

單位: 個

配送倉庫: 國內倉庫

貨期

產品亮點: 加工范圍廣的C型倒角刀實現倒角工具集約化。

數量: - +

產品樣本

日本BIG C型倒角刀.pdf

: 立即購買 加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

BIG(大昭和)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

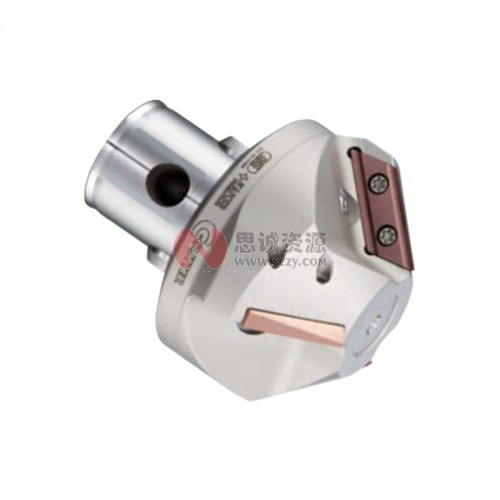

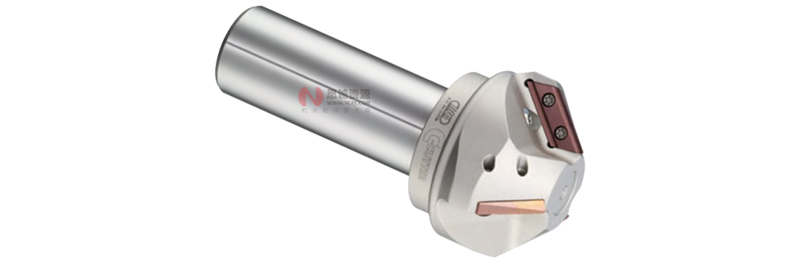

加工范圍廣的C型倒角刀實現倒角工具集約化。

設計成倒角專用的大前角，可進行光潔的倒角加工。

倒角范圍廣，可減少刀具數量和加工時間。

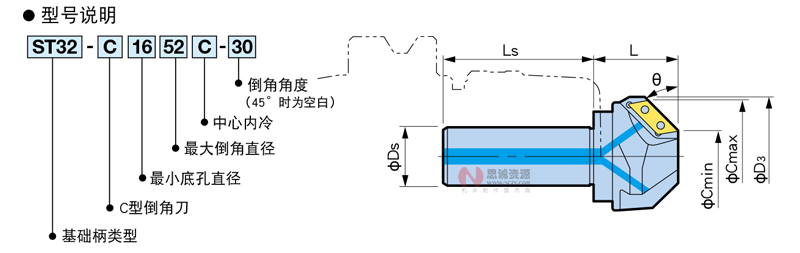

倒角角度θ	型號	φDs	最小底孔直徑 φCmin	最大倒角直徑 φCmax	外徑 φD3	L	Ls	刃數	對應 刀片
30°	ST32-C1652C-30	32	16	52	68	48	80	2	CW1909A
30°	ST42-C5085C-30	42	50	85	96	52	80	3	CW1909A
45°	ST20-C0525C	20	5	25	33	25	60	1	CW1206A
	ST25-C1040C	25	10	40	45	35	70	2	CW1909A
	ST32-C3060C	32	30	60	65	45	80	3	CW1909A
	ST42-C50100C	42	50	100	106	70	80	3	CW3115A
60°	ST25-C1434C-60	25	14	34	39	37	70	2	CW1909A
	ST32-C3050C-60	32	30	50	54	45	80	3
	ST32-C4565C-60	32	45	65	69	50	80	3

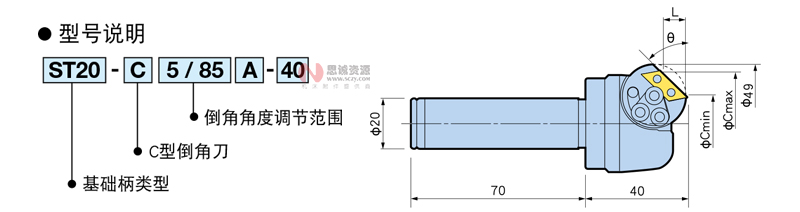

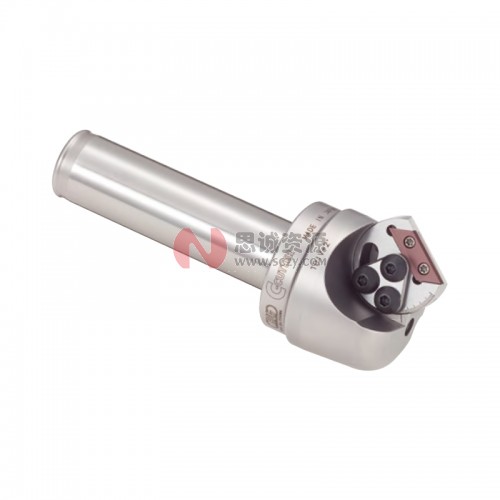

倒角角度θ	最小底孔直徑 φCmin	最大倒角直徑 φCmax	L	倒角角度θ	最小底孔直徑 φCmin	最大倒角直徑 φCmax	L
5°	5.5	33.5	1.2	50°	24.0	42.2	10.8
10°	7.3	34.7	2.4	55°	26.4	42.4	11.4
15°	9.0	36.2	3.6	60°	28.5	42.5	12.1
20°	11.2	37.4	4.7	65°	30.7	42.4	12.5
25°	13.0	38.6	5.9	70°	32.9	42.1	12.6
30°	15.2	39.6	7.0	75°	34.9	41.7	12.7
35°	17.4	40.5	8.0	80°	36.9	41.1	11.9
40°	19.6	41.2	9.0	85°	38.8	40.3	8.6
45°	21.8	41.8	10.0

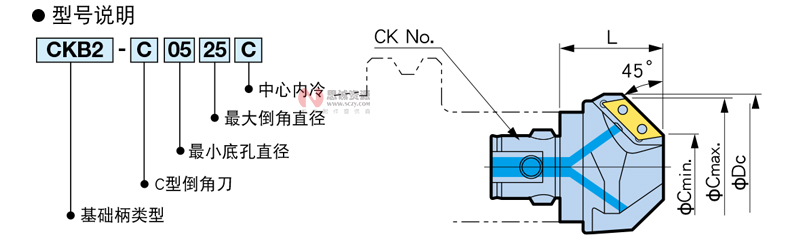

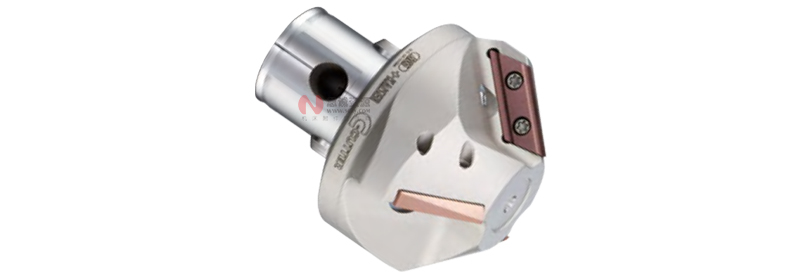

倒角角度 θ	型號	CK No.	最小底孔直徑 φD1	最大倒角直徑 φD2	外徑 φD3	L	刃數	對應 刀片
45°	CKB2-C0525C	2	5.0	25.0	28.5	25	1	CW1206A
	CKB4-C1040C	4	10.0	40.0	45	35	2	CW1909A
	CKB5-C3060C	5	30.0	60.0	65	40	3	CW1909A
	CKB6-C50100C	6	50.0	100.0	106	65	3	CW3115A

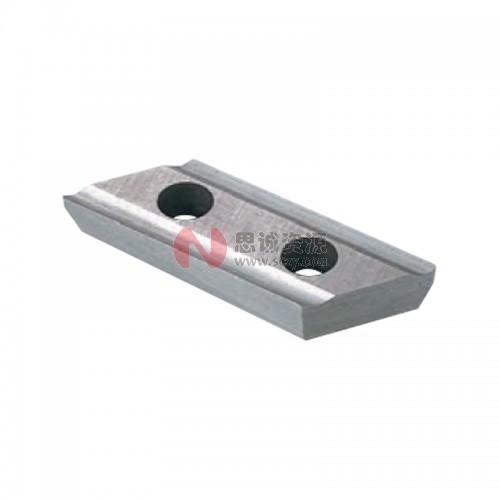

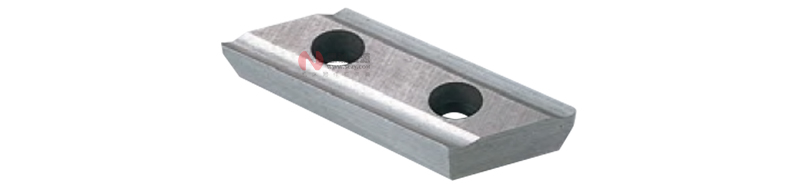

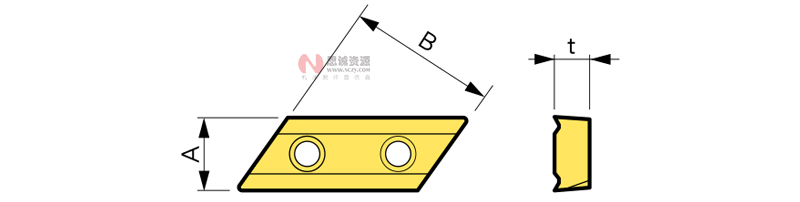

型號			A	B	t
硬質合金	ZX涂層硬質合金	DLC涂層硬質合金	A	B	t
CW1206A	CW1206A(ZX)	CW1206A(DLC)	6.35	12.7	2.7
CW1909A	CW1909A(ZX)	CW1909A(DLC)	9.525	19.05	4.5
CW3115A	CW3115A(ZX)	CW3115A(DLC)	15.875	31.75	7.0

硬質合金	采用和P30（注重韌性）相當?shù)挠操\|(zhì)合金材料，可對應從鋼到鋁合金的各種工件材料。
ZX涂層硬質合金	TiN和AlN多層涂層，在加工鋼和鑄鐵時，可提高加工速度，延長刀片壽命。
DLC涂層硬質合金	在專用母材上進行了DLC涂層，可防止加工鋁合金時發生熔敷。鋒利度不減，可獲得光潔的精加工面。

對應刀片	組合型號	扳手
CW1206A	S2S-B	FLR-13S
CW1909A	S3S	FLR-20S
CW3115A	S5S	FLR-28S

切削對應表

型號	最大倒角量	倒角位置	鋼		不銹鋼		鑄鐵		鋁合金
型號	最大倒角量	倒角位置	Vc	f	Vc	f	Vc	f	Vc	f
ST20-C5/85A-40	※2mm	孔	50	0.1	30	0.08	40	0.1	80	0.1
ST20-C5/85A-40	※2mm	側面	80	0.15	60	0.1	50	0.15	100	0.2
ST20-C0525C	C2	孔	50	0.1	30	0.08	40	0.1	80	0.1
ST20-C0525C	C2	側面	80	0.15	60	0.1	50	0.15	100	0.15
ST25-C1040C	C3	孔	90	0.15	40	0.12	60	0.15	100	0.2
ST25-C1434C-60 ST32-C1652C-30	※3mm	孔	90	0.15	40	0.12	60	0.15	100	0.2
ST25-C1434C-60 ST32-C1652C-30	※3mm	側面	120	0.3	60	0.2	90	0.3	150	0.3
ST32-C3060C	C4	孔	120	0.3	60	0.18	90	0.25	150	0.3
ST32-C3050C-60 ST32-C4565C-60 ST42-C5085C-30	※4mm	孔	120	0.3	60	0.18	90	0.25	150	0.3
ST32-C3050C-60 ST32-C4565C-60 ST42-C5085C-30	※4mm	側面	150	0.45	60	0.3	120	0.6	200	0.6
ST42-C50100C	C4	孔	150	0.4	80	0.25	120	0.35	180	0.4
ST42-C50100C	C4	側面	150	0.45	60	0.36	120	0.6	240	0.6


